LX680 Legend Drucker
Der LX680 ist ein legendärer Drucker, der für die industrielle Produktion geeignet ist und mit einem eigenentwickelten Drucksteuerungssystem ausgestattet ist. Er verwendet eine duale Plattform-Interaktionsdruckmethode, integriert ein benutzerfreundliches Designkonzept und führt basierend auf den Anforderungen der industriellen Produktion einen neuen PCB-Charakterdruckmodus ein.
Produktmerkmale
Spezifikationen

Stabile Leistung


Durch den Einsatz hochwertiger Linearmotoren und eines industriellen PLC-Zentralsteuerungssystems wird die Maschine stabil gesteuert, was zu höherer Druckgenauigkeit und stabilerer Leistung führt.

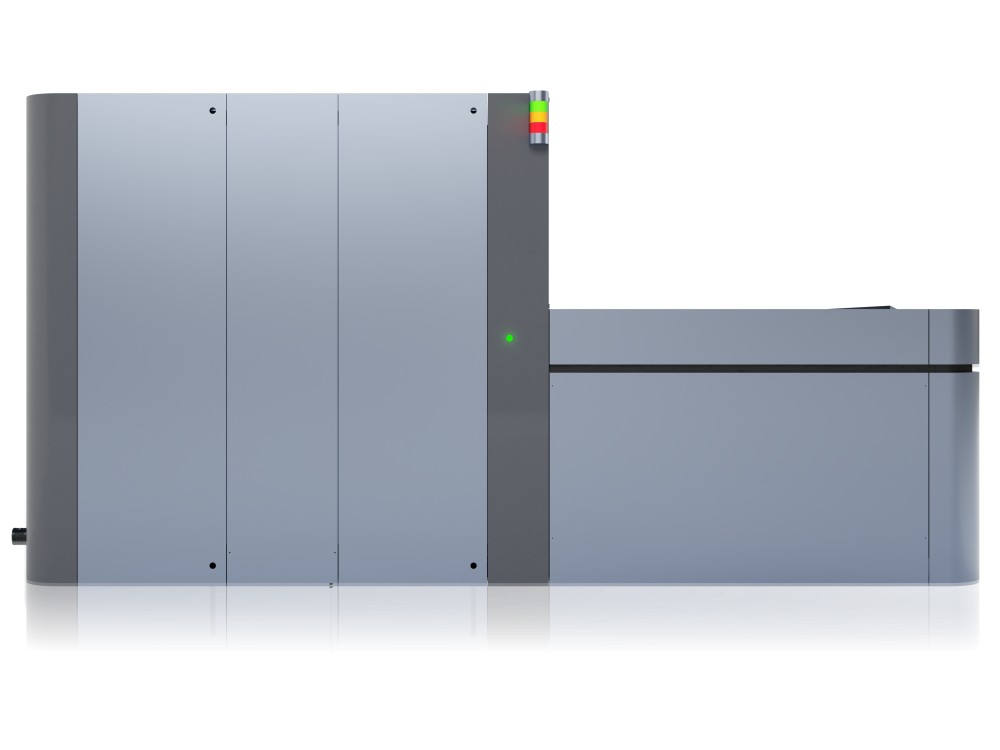

img (4)

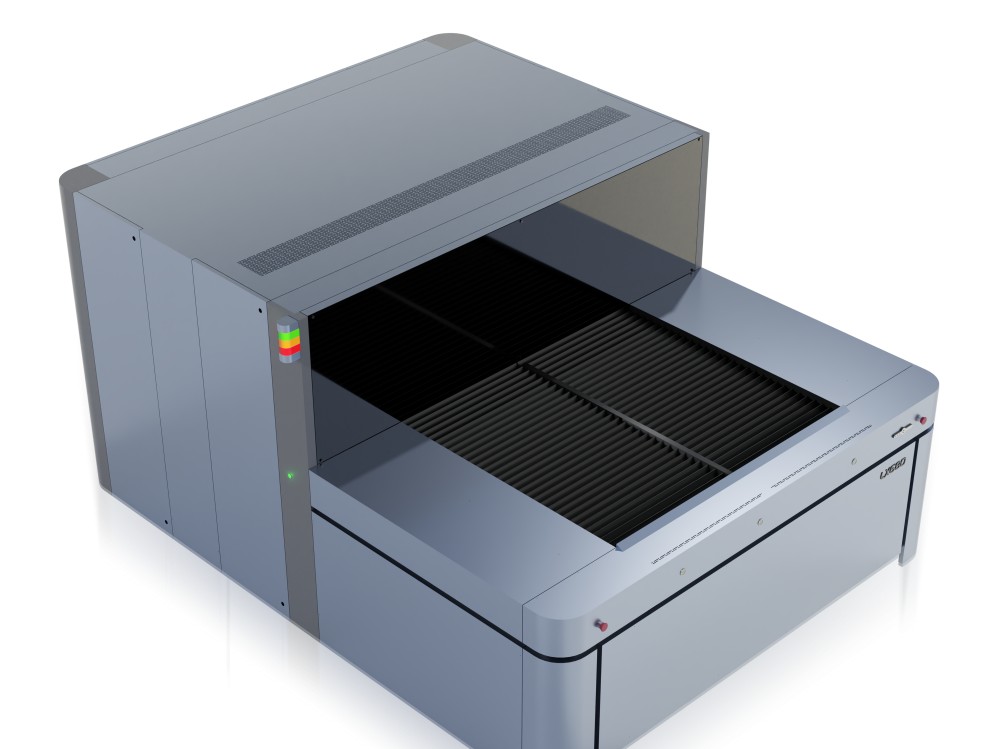

img (1)


Intelligente Druckkopfreinigung


Automatisierte Druckkopfreinigungs- und Wartungskonstruktion, die selbstständig die Reinigungs- und Wartungsfunktionen des Druckkopfes durchführt. Die kompakte Bauweise und die berührungslose Reinigung schädigen den Druckkopf nicht und hinterlassen keine Farbstoffreste an der Unterseite des Druckkopfes.

Präzise Ausrichtung


CCD-automatische Ausrichtung mit einer hochpräzisen Kamera in Kombination mit selbst entwickelter Ausrichtungssoftware ermöglicht eine präzise Bildausrichtung.

img (5)


Minimale Druckplattenoberfläche600mm x 470mm Vierkant-Spannvorrichtung
Maximale Druckplattenoberfläche1250mmx1250mm
TintenhärtungsmethodeLED-Lichthärtung, sofortige Trocknung mit LED-Druck
Minimale/Maximale Plattenstärke0.1mm-8mm
Maximale Plattenstärke (ohne Spannvorrichtung)25mm
Anzahl der Druckköpfe4 Druckköpfe, 2-4 (optional)
Maximale Druckauflösung1440dpix 1440dpi
Minimale Linienbreite3min(75um) (Basierend auf guter Lötstopplack-Spannung)
Minimale Textgröße500µmx400µm (Basierend auf guter Lötstopplack-Spannung)
Registrierungsgenauigkeit±35µm
Schärfentiefe von gebogenen Platten0.5mm
RegistrierungsmethodeCCD automatische Ausrichtung, 3 oder 4 Punkte (optional)
DruckmodusEntwurf / Standard / Fein (A-A / A-B)
Tropfengröße13PL
DruckdateiformatGerber-Dateien (*.gbo)
TintentypUV-empfindliche Tinte
Maschinengröße3545mm(L) X 2780mm(B) X 1800mm(H)
Maschinengewicht6500kg
ProduktionskapazitätMindestgröße
600mm x 470mm
Maximale Größe einer einzelnen PlattformMaximale Größe
680mmx1250mm1250mmx1250mm
Standardmodus (2pass)
Feinmodus (3pass)
Ultrafeinmodus (4pass)
100 Seiten/h
80 Seiten/h
60 Seiten/h
70 Seiten/h
50 Seiten/h
30 Seiten/h
60 Seiten/h
40 Seiten/h
20 Seiten/h
ArbeitsumgebungTemperatur 20℃-30C, Luftfeuchtigkeit40%-70%
Luftdruckparameter6-8 Atmosphären
StromversorgungStromversorgung: AC380, 50HZ, 25A, Stromversorgung
Spannungsschwankungsbereich: ±7%
Maximale Leistung14KW


Anwendungen für die gesamte Branche

Innen- und Außenlichtboxen, Ausstellungsdisplays, Autofensteraufkleber, hinterleuchtete Schilder und kommerzielle Druckerzeugnisse usw.
