HT09A Plotter Drucker

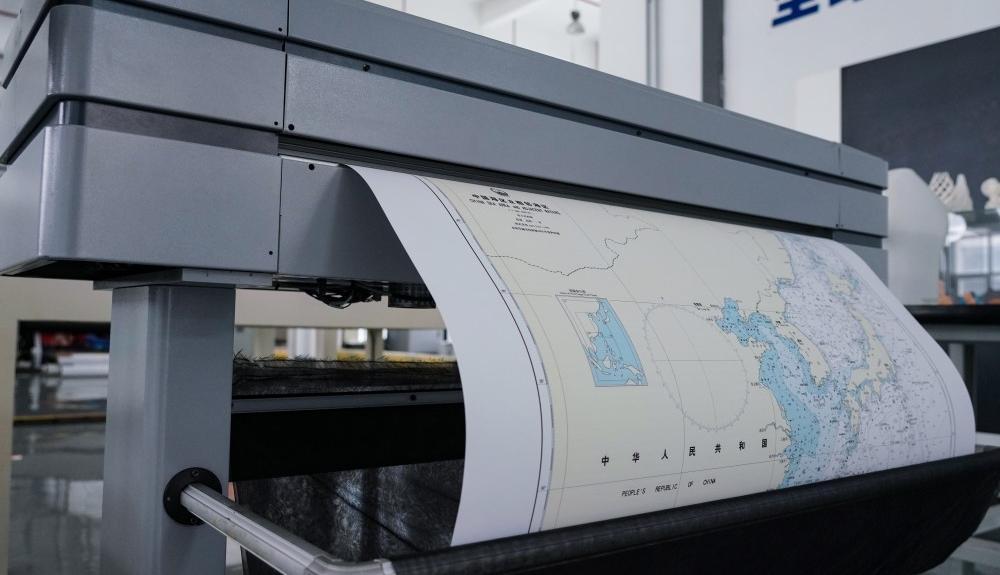

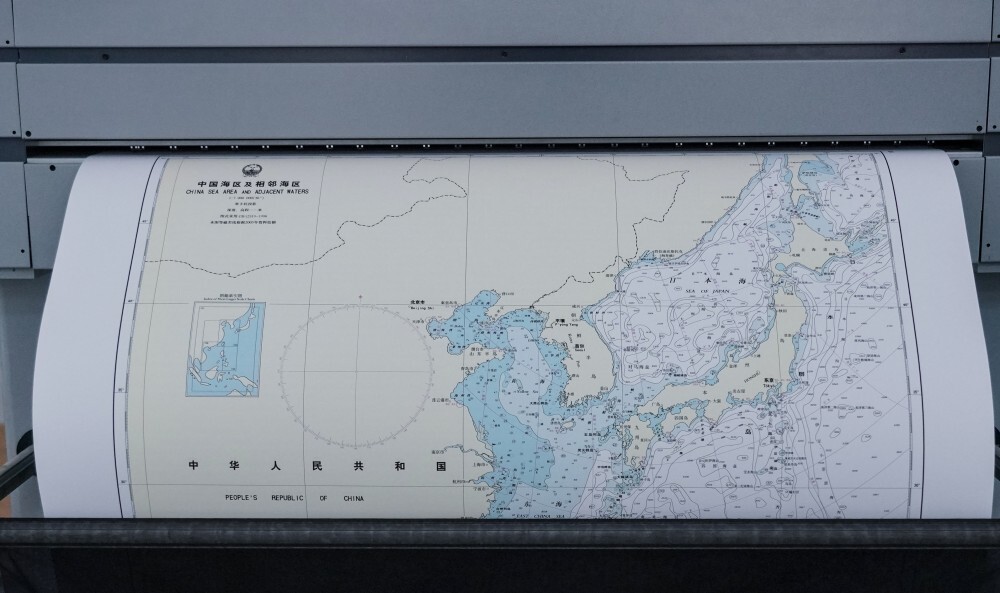

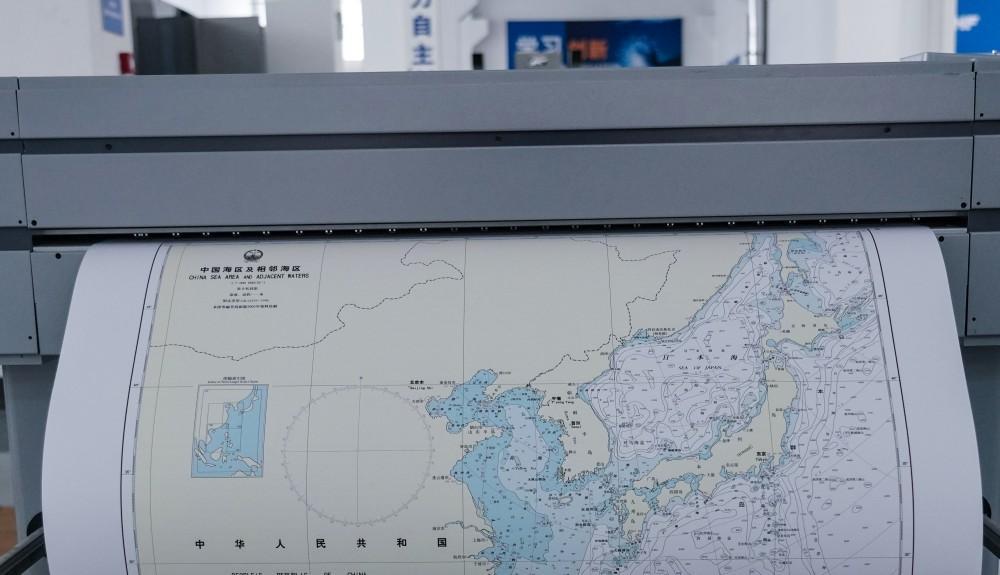

Der JHF HT09A Drucker ist ein Hochgeschwindigkeitsmodell, das speziell für CAD/GIS-Branchenanwender entwickelt wurde. Er verfügt über eine komplett neue professionelle Pigmenttinte, die für alle Medien geeignet ist und ermöglicht so den vielseitigen Einsatz mit nur einem Gerät. Ob nautische Entwurfskarten, technische Zeichnungen, gerenderte Bilder, geografische Informationskarten, Bürodokumente oder andere Anwendungen – der HT09A kann alle Druckaufträge bewältigen und liefert scharfe Linien, klaren Text und lebendige Farbbilder.
Produktmerkmale
Spezifikationen

Hervorragende Qualität, Ingenieurskunst und intelligente Fertigung


  • Die automatische Düsenreinigungsfunktion nutzt die Anzeigesteuerungsoberfläche, um den Druckkopfreinigungsbutton zu klicken. Nach Abschluss der Reinigung wird das Düsenstatusdiagramm gedruckt, um auf Anomalien wie unterbrochene Linien oder schräges Sprühen zu prüfen, Materialrückstände oder -ansammlungen zu vermeiden, die Reinigungswirkung zu verbessern und das Nutzererlebnis zu steigern.

  • Automatische Tintenauffüllfunktion: Nach korrekter Installation der Patrone wird durch Berühren des Touchscreens die Tinte automatisch aufgefüllt, um Luft in Tintenschlauch und -beutel zu entfernen, wodurch Tinte gespart, die Arbeitsbelastung reduziert und dennoch das beste Druckergebnis sichergestellt wird.

  • Intelligente Schneidfunktion: Nach Druckabschluss wird das Material automatisch geschnitten; die Schnittkanten sind gratfrei bei einer maximalen Schnittbreite von 914 mm.

01


02


Stetige Verbesserung und herausragende Leistung


  • Das Material verfügt über eine automatische Kantenerkennung. Nach dem Einlegen erfasst der Sensor die Papierbreite mit einer Abweichung unter 1 mm für präzisen Bildausdruck.

  • Die Plattform-Saugfunktion passt die Saugkraft an die Papiergröße an, um stabilen Halt und Druckgenauigkeit zu gewährleisten.

  • Druckkopfstatus-Testfunktion: Der Touchscreen druckt den Kopfstatus, um Verstopfungen, Schrägsprühen oder Leckagen zu erkennen und die Druckqualität zu optimieren.

Flexible Bedienung, hohe Effizienz


  • Während des Drucks überspringen die X- und Y-Achsen automatisch leere Datenbereiche, was den Prozess flexibler macht und Druckzeit spart.

  • Die Multi-Netzwerk-Druckfunktion ermöglicht mehreren Nutzern gleichzeitigen Auftragsdruck in Reihenfolge, reduziert Produktionskosten, minimiert Wartezeiten und steigert die Effizienz.

  • Papierschiefen-Erkennung: Nach dem Einzug korrigiert das System automatisch Schieflagen für hochwertige Ausdrucke.

03


Druckgeschwindigkeit51 Sekunden/Seite, Ausgabe von 70 A1-Blättern pro Stunde möglich
DruckauflösungBis zu 1200×1200 dpi für hervorragende Auflösung
TechnologieVerwendet fortschrittliche Servo-Steuerungssysteme und Mikrospannungs-Tintenstrahltechnologie
SeitenränderRolle: 5×5×5×5 Millimeter
TintenfarbeTintenfarbe
Tintentropfen3,8PL, 6,2PL, 9,3PL (21,6kHz)
Druckkopf1 (C, M, Y, K)
Druckkopfdüse3200
Linienpräzision±1%²
Minimale Linienbreite0.047mm
MedienhandhabungRollenvorschub, Einzug hinten, Auswurf vorne, automatischer horizontaler Schnitt, automatische Kantenerkennung, Plattform-Sauganpassung
Maximale MedienbreiteRollenpapierbreite von 914mm (einschließlich A0, A1, A2, A3, A4 Breitenrollen)
Mediengwicht60 bis 280 Gramm pro Quadratmeter (Rolle/manueller Vorschub)
MedienstärkeBis zu 0,3 Millimeter dick
AnwendungCAD/GIS, technische Ausrichtungszeichnungen, geografische Informationskarten, Bürodokumente
SystemZhongbiao Kylin System, Windows System
Druckformatdgn, jpg, pdf Format
Gewicht72kg
Schnittstelle100M/1000M Ethernet
Geräteabmessungen1420mm×423mm×1074mm (mit Grundmaßen)
1420mm×423mm×340mm (ohne Grundmaße)
ArbeitsumgebungBetriebstemperatur 0°C~+50°C
Lagertemperatur -10°C~+60°C
Relative Luftfeuchtigkeit ≤70%
Stromversorgung220V, Frequenz 50Hz±5%, Leistungsaufnahme ≤0,4KW
